Kalibrierung und Zertifizierung

Optisches Messlabor – Präzision durch Kalibrierung

DAkkS- und Werkskalibrierungen werden im neu eingerichteten optischen Messlabor durchgeführt. Das Labor unterliegt der Prüfmittelüberwachung nach DIN EN ISO 9001:2015 und ist zusätzlich durch die DAkkS nach DIN EN ISO/IEC 17025:2018 für Beleuchtungsstärke und Bestrahlungsstärke UV-A 365 nm unter der Registernummer D-K-23091-01-00 akkreditiert.

Die Kalibrierscheine dokumentieren die metrologische Rückführbarkeit auf nationale Normale zur Darstellung der Einheiten in Übereinstimmung mit dem internationalen Einheitensystem (SI).

DAkkS-Kalibrierungen

  • Sehr kleine Messunsicherheiten
  • Beleuchtungsstärke Kalibrierbereich 5 lx – 2000 lx mit einer relativen erweiterten Messunsicherheit von bis zu 3,3 %
  • Bestrahlungsstärke UV-A 365 nm Kalibrierbereich 100 µW/cm² – 10.000 µW/cm² mit einer relativen erweiterten Messunsicherheit von bis zu 7,5 %
  • Weltweite Anerkennung
  • Rückführbarkeit auf nationale Normale

Werkskalibrierungen*

  • Kleine Messunsicherheiten
  • Beleuchtungsstärke Kalibrierbereich 5 lx – 2000 lx mit einer relativen erweiterten Messunsicherheit von bis zu 5 %
  • Bestrahlungsstärke UV-A 365 nm Kalibrierbereich 100 µW/cm² – 10.000 µW/cm² mit einer relativen erweiterten Messunsicherheit von bis zu 9 %
  • Anerkennung im Ermessen des Auditors
  • Rückführbarkeit auf nationale Normale

*Werkskalibrierscheine sind nicht vom EA MLA abgedeckt

Kalibrierauftragsschein UV-LUX

UV-Bestrahlungsstärkemessgeräte

Die Kalibrierung (Neu- wie auch Re-Kalibrierung) eines UV-Bestrahlungsstärkemessgerätes wird mit einem Referenzmessgerät durch direkten Vergleich (Substitutionsverfahren) der gemessenen Werte des Kalibriergegenstandes mit denen des Referenzmessgerätes durchgeführt. Das Emissionsspektrum der UV-Quelle wird während der Messungen mit einem Spektroradiometer überprüft.

Zur Kalibrierung des Kalibriergegenstandes wird das Helling UV-LED-Strahlersystem H365 mit nominaler Peakwellenlänge λ = 365 nm und nominaler Halbwertsbreite Δλ = 8,5 nm eingesetzt. Die vorgegebenen Nominalwerte der UV-Bestrahlungsstärke wurden durch Änderung des Abstandes zwischen dem Bezugsnormal und der Strahlungsquelle eingestellt.

Das angewandte Kalibrierverfahren erfüllt die Anforderungen von

  • DIN EN ISO 3059:2013 Abschnitt 8
  • ASTM E2297-23
  • CIE 220:2016 Abschnitt 6.3

Beleuchtungsstärkemessgeräte

Die Kalibrierung (Neu- wie auch Re-Kalibrierung) eines Beleuchtungsstärkemessgerätes wird mit einem Referenz-Beleuchtungsstärkemessgerät durch direkten Vergleich (Substitutionsverfahren) der gemessenen Werte des Kalibriergegenstandes mit denen des Referenzgerätes durchgeführt. Der Versorgungsstrom der A-Quelle wird mit einer Stromversorgung eingestellt und stabilisiert. Zur Kalibrierung des Kalibriergegenstandes werden Lichtquellen der Normlichtart A mit nominaler Verteilungstemperatur 2856 K eingesetzt.

Die vorgegebenen Nominalwerte der Beleuchtungsstärke wurden durch Änderung des Abstandes zwischen dem Bezugsnormal und der Lichtquelle eingestellt.

Das angewandte Kalibrierverfahren erfüllt die Anforderungen von

  • DIN EN ISO 3059:2013 Abschnitt 8
  • ASTM E2297-23
  • BS 667:2005 Anhang B2.2

Vermessung und Zertifizierung von UV-LED-Leuchten

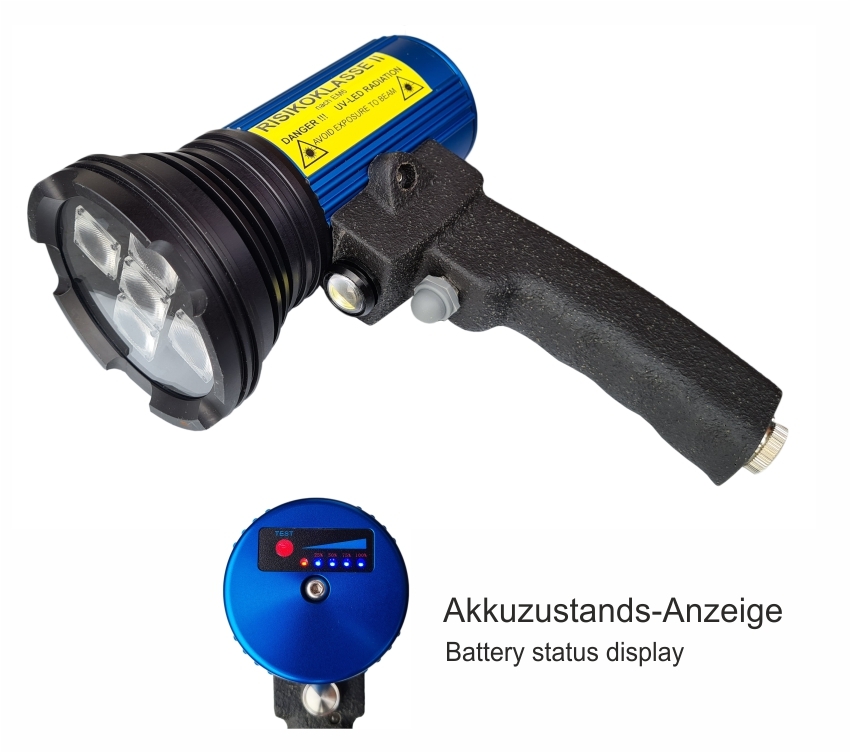

UV-Inspector 715 mit Akkustands-Anzeige

Konformitätszertifikat nach DIN EN ISO 9934, DIN EN ISO 3059 und DGZfP EM 06

Absolute spektrale Messungen von UV-Leuchten mit rückführbar kalibrierten Detektoren im klimatisierten optischen Messlabor.

  • DIN EN ISO 9934 – Zerstörungsfreie Prüfung – Magnetpulverprüfung
  • DIN EN ISO 3059 – Zerstörungsfreie Prüfung – Eindringprüfung und Magnetpulverprüfung – Betrachtungsbedingungen
  • DGZfP-EM 06 – Betrachtungsplätze für die fluoreszierende Prüfung mit dem Magnetpulver- und Eindringverfahren – Ausrüstung und Schutzmaßnahmen bei Arbeiten mit UV-Strahlung

Folgende Parameter werden überprüft:

  • Wellenlänge
  • Halbwertsbreite FWHM
  • UV-Strahler Risikoklasse
  • Maximalwert von Eeff
  • Maximalwert von Eλ
  • Nennwert der Bestrahlungsstärke Ee
  • Bestrahlungshomogenität
  • Fläche, die mit 50 % Ee bestrahlt wird
  • Bestrahlungsstärke nach 15 min. Betriebszeit
  • Bestrahlungsstärke nach 200 h Dauerbetriebszeit (typischer Wert)
  • Verwendete UV-Quelle
  • Verwendete Filter
  • Oberflächentemperatur des Gehäuses nach 1 h
  • Art der Kühlung
  • Betriebsspannung und -strom
  • Gesamtmasse

Bestellangaben:

  • Art.-Nr. 144.100.025 Zertifikat für Handleuchten und Flächenleuchten

Messbericht (Herstellerangaben gem. DGZfP-EM 06)

Folgende Parameter werden überprüft:

  • UV-Strahler Risikoklasse
  • Maximalwert von Eeff
  • Maximalwert von Eλ
  • Nennwert der Bestrahlungsstärke Ee
  • Fläche, die mit 50 % Ee in 40 cm Abstand bestrahlt wird
  • Fläche, die mit 1000 µW/cm² in 40 cm Abstand bestrahlt wird
  • Verwendete UV-Quelle
  • Verwendete Filter
  • Wellenlänge
  • Beleuchtungsstärke

Bestellangaben:

  • Art.-Nr. K01.000.105 Messbericht für Hand- und Flächenleuchten

Zertifizierung von UV-LED-Leuchten für die Luftfahrtindustrie

Die Durchführung zerstörungsfreier Prüfungen in der Luftfahrt unterliegt unter anderem den Luftfahrtanforderungen bzw. den Luftfahrtstandards der jeweiligen Hersteller wie z. B. Airbus, Boeing, Pratt & Whitney, GE Aerospace oder Rolls-Royce. Das betrifft auch die UV-LED-Technik. Alle von HELLING für die Luftfahrt gefertigten UV-LED-Flächenleuchten und Handleuchten entsprechen daher den Anforderungen der jeweiligen Luftfahrtstandards.

Zertifikat nach ASTM E-3022

ASTM E-3022 – Standard Practice for Measurement of Emission Characteristics and Requirements for LED UV-A Lamps Used in Fluorescent Penetrant and Magnetic Particle Testing

Folgende Parameter werden überprüft:

  • Maximale Bestrahlungsstärke
  • Strahl-Bestrahlungsprofil
  • Mindestarbeitsabstand
  • Temperaturstabilität
  • Maximale Betriebstemperatur
  • Maximale Gehäusetemperatur der Leuchte
  • Emissionsstabilisierungszeit
  • Emissionsspektrum
  • Spitzenwellenlänge
  • Halbwertsbreite
  • Längste Wellenlänge bei halber Maximalintensität
  • Anregungsbestrahlungsstärke
  • Stromwelligkeit
  • Filterdurchlässigkeit

Bestellangaben:

  • Art.-Nr. 144.100.009 Zertifikat nach ASTM für Handleuchten
  • Art.-Nr. 144.100.007 Zertifikat nach ASTM für Flächenleuchten

Zertifikat nach AITM 6-1001

AITM 6-1001 – Airbus Test Method for Inspection Processes, Penetrant Inspection

Folgende Parameter werden überprüft:

  • Quellenklassifizierung
  • Initiale Intensität
  • Intensitätsreduzierung
  • Stabilisierungszeit Ts
  • Spitzenwellenlänge
  • Halbwertsbreite (FWHM, Δ1/2)
  • Spektrale Ausgabe bei 10 % (Δ1/10)
  • Wellenlängendrift
  • Strahlmuster
  • Ausgangswelligkeit
  • Indikatoren
  • Kühlung
  • Umgebungstemperaturbereich für automatische Abschaltung
  • UV-A-Filter

Bestellangaben:

  • Art.-Nr. 144.100.021 Zertifikat nach AITM für Handleuchten
  • Art.-Nr. 144.100.022 Zertifikat nach AITM für Flächenleuchten

Zertifikat nach Rolls Royce RRES 90061

RRES 90061 – Rolls-Royce Engineering-Spezifikation – Anforderungen zur Kontrolle von Ultraviolettquellen unter Verwendung von Leuchtdioden (LEDs) für zerstörungsfreie Prüfverfahren

Folgende Parameter werden überprüft:

  • Quellenklassifizierung
  • Minimaler Arbeitsabstand bei D1
  • Maximaler Arbeitsabstand D2
  • Strahlmuster bei D1
  • Strahlmuster bei D2
  • Kantenabfall
  • Weißpapierprüfung
  • Spitzenwellenlänge
  • Wellenlängendrift
  • Sichtbare Lichtausgabe D1
  • Sichtbare Lichtausgabe D2
  • Ausgangsstabilität
  • Stabilisierungszeit Ts
  • Stromstabilitätskontrolle
  • Gerätetemperaturkontrolle
  • Quellenlebensdauer TL70
  • Minimale UV-Intensität bei 380 mm

Bestellangaben:

  • Art.-Nr. 144.100.006 Zertifikat nach RRES 90061 für Handleuchten
  • Art.-Nr. 144.100.008 Zertifikat nach RRES 90061 für Flächenleuchten

Eindringprüfung

  • Prüfbericht Kontrollkörper 1
  • Prüfbericht Kontrollkörper 2
  • Zertifikat Kontrollkörper ASME V ohne Fotoaufnahme
  • Zertifikat Kontrollkörper ASME V mit Fotoaufnahme
  • Rekalibrierung Testkörper NR-5
  • Rekalibrierung Testkörper PSM-5

Magnetpulverprüfung

  • Prüfbericht Handjochmagnete Serie HANSA
  • Prüfbericht Magnetfeldmessgeräte
  • Prüfbericht Restfeldstärkemessgerät
  • Überprüfung Vergleichskörper 1
  • Kalibrierung Vergleichskörper 2
  • Prüfbericht Testkörper nach Berthold
  • Zertifikat Magnetfeldtestkörper D 250
  • Zertifikat Ketos Tool Steel Ring
  • Zertifikat Aerospace Standard Tool Steel Ring

Durchstrahlungsprüfung

  • Prüfbericht Filmbetrachtungsgerät RB
  • Prüfbericht Densitometer Densitest E
  • Prüfbericht Densitometer Densitest N
  • Prüfbericht Dosimeter ED 150
  • Prüfbescheinigung Schwärzungstreppe 15 Stufen
  • Prüfbescheinigung Schwärzungstreppe 1001
  • Rekalibrierung Schwärzungstreppe BAM
  • Konformitätserklärung GammaTwin

Weitere Messungen

  • Relative und/oder absolute Spektren (UV und VIS)
  • Berechnung aller herkömmlichen Farbparameter wie
  • Farbort
  • Farbtemperatur
  • Dominate Wellenlänge
  • Peakwellenlänge
  • Weitere Messungen auf Anfrage
